¿Cuáles son las características de un transistor de unión bipolar (BJT)?
Dejar un mensaje
Un transistor de unión bipolar (BJT) es un dispositivo semiconductor fundamental que ha sido la piedra angular de la electrónica moderna desde su invención. Como proveedor confiable de transistores, he tenido el privilegio de presenciar el papel fundamental que desempeñan los BJT en innumerables aplicaciones electrónicas. En este blog, profundizaré en las características clave de los BJT, explorando su estructura, funcionamiento y propiedades eléctricas.
Estructura de BJT
Los BJT vienen en dos tipos principales: NPN y PNP. El transistor NPN consta de dos regiones semiconductoras de tipo n separadas por una región delgada de tipo p, mientras que el transistor PNP tiene dos regiones de tipo p intercaladas con una región de tipo n. Esta estructura única da lugar a las notables propiedades eléctricas del transistor.
Los tres terminales de un BJT son el emisor, la base y el colector. El emisor está fuertemente dopado para emitir portadores de carga (electrones en un transistor NPN y agujeros en un transistor PNP). La base está ligeramente dopada y es delgada, lo cual es crucial para controlar el flujo de portadores de carga entre el emisor y el colector. El colector está moderadamente dopado y está diseñado para recoger los portadores de carga que pasan por la base.
Principios de operación
El funcionamiento de un BJT se basa en los principios de la física de los semiconductores, específicamente en el movimiento de portadores de carga (electrones y huecos) a través de las uniones pn.
En un transistor NPN, cuando se aplica un pequeño voltaje positivo a la base en relación con el emisor (polarización directa de la unión base-emisor), se inyectan electrones desde el emisor a la base. Debido a la delgadez de la base, la mayoría de estos electrones se difunden a través de la base y son recogidos por el colector, que tiene polarización inversa con respecto a la base. Esto da como resultado una corriente mucho mayor que fluye entre el colector y el emisor, controlada por la pequeña corriente de base.
La ganancia actual de un BJT es un parámetro clave. Se define como la relación entre la corriente del colector ($I_C$) y la corriente base ($I_B$), denotada como $\beta$ (también conocida como ganancia de corriente del emisor común). Matemáticamente, $\beta=\frac{I_C}{I_B}$. Un valor $\beta$ alto indica que una corriente de base pequeña puede controlar una corriente de colector grande, lo que convierte al BJT en un excelente amplificador.
Características estáticas
Relaciones corriente-voltaje
Las características estáticas de un BJT se pueden describir mediante sus curvas corriente - voltaje (I - V). Las características de salida muestran la relación entre la corriente del colector ($I_C$) y el voltaje colector - emisor ($V_{CE}$) para diferentes valores de corriente base ($I_B$).
En la región activa, la corriente del colector es aproximadamente proporcional a la corriente de la base y el transistor actúa como amplificador. En la región de saturación, tanto las uniones base-emisor como base-colector están polarizadas directamente y el voltaje colector-emisor es muy pequeño. El transistor se comporta como un interruptor cerrado en esta región. En la región de corte, la corriente base es cero y sólo fluye una corriente de fuga muy pequeña entre el colector y el emisor.
Dependencia de la temperatura
Las propiedades eléctricas de los BJT dependen de la temperatura. El voltaje base-emisor ($V_{BE}$) disminuye al aumentar la temperatura a una velocidad de aproximadamente 2 mV/°C. La corriente de saturación inversa ($I_{CBO}$) de la unión colector-base aumenta exponencialmente con la temperatura. Estos efectos de la temperatura pueden afectar significativamente el rendimiento de los circuitos basados en BJT y, a menudo, se requieren técnicas de polarización y compensación adecuadas para garantizar un funcionamiento estable.
Características dinámicas
Velocidad de conmutación
Los BJT se pueden utilizar como interruptores en circuitos digitales. La velocidad de conmutación de un BJT está determinada por el tiempo que tarda en encenderse y apagarse. El tiempo de encendido consta del tiempo de retardo ($t_d$), que es el tiempo desde la aplicación del pulso de entrada hasta el inicio del aumento de corriente del colector, y el tiempo de subida ($t_r$), que es el tiempo que tarda la corriente del colector en subir del 10% al 90% de su valor final.
El tiempo de apagado incluye el tiempo de almacenamiento ($t_s$), que es el tiempo necesario para eliminar los excesos de portadores de carga almacenados en la base durante el estado de encendido, y el tiempo de caída ($t_f$), que es el tiempo para que la corriente del colector caiga del 90% al 10% de su valor inicial. Los BJT de conmutación rápida están diseñados para minimizar estos tiempos, lo que permite una operación digital de alta velocidad.
Respuesta de frecuencia
La respuesta de frecuencia de un BJT está limitada por sus capacitancias internas. La capacitancia base-emisor ($C_{BE}$) y la capacitancia base-colector ($C_{BC}$) afectan la capacidad del transistor para amplificar señales de alta frecuencia. La unidad - ancho de banda de ganancia ($f_T$) es un parámetro clave que representa la frecuencia a la que la ganancia actual ($\beta$) cae a la unidad. En frecuencias superiores a $f_T$, el transistor pierde su capacidad de amplificación.
Ventajas de los BJT
Una de las principales ventajas de los BJT es su alta ganancia de corriente. Esto permite una amplificación de señal eficiente, lo que los hace adecuados para aplicaciones como amplificadores de audio, amplificadores de radiofrecuencia (RF) y amplificadores de potencia.
Los BJT también tienen una impedancia de entrada relativamente baja, lo que puede resultar beneficioso en algunos circuitos. Pueden manejar grandes corrientes y voltajes, lo que los hace adecuados para aplicaciones de manejo de energía. Además, los BJT son relativamente sencillos de entender y diseñar, lo que ha contribuido a su uso generalizado en electrónica.
Aplicaciones de BJT
Amplificadores
Como se mencionó anteriormente, los BJT se utilizan ampliamente como amplificadores. En los amplificadores de audio, pueden aumentar las señales de audio débiles a un nivel adecuado para hacer funcionar los altavoces. Los amplificadores de RF utilizan BJT para amplificar señales de radiofrecuencia en sistemas de comunicación.
Circuitos de conmutación
Los BJT se utilizan como interruptores en circuitos digitales, como puertas lógicas e interruptores de alimentación. En electrónica de potencia, se pueden utilizar para controlar el flujo de corrientes de alta potencia, por ejemplo, en circuitos de control de motores.
Osciladores
Los BJT se pueden utilizar en circuitos osciladores para generar señales periódicas. Al proporcionar retroalimentación positiva, el transistor puede sostener oscilaciones a una frecuencia deseada, lo cual es esencial en aplicaciones como transmisores de radio y circuitos de reloj.
¿Por qué elegir nuestros transistores?

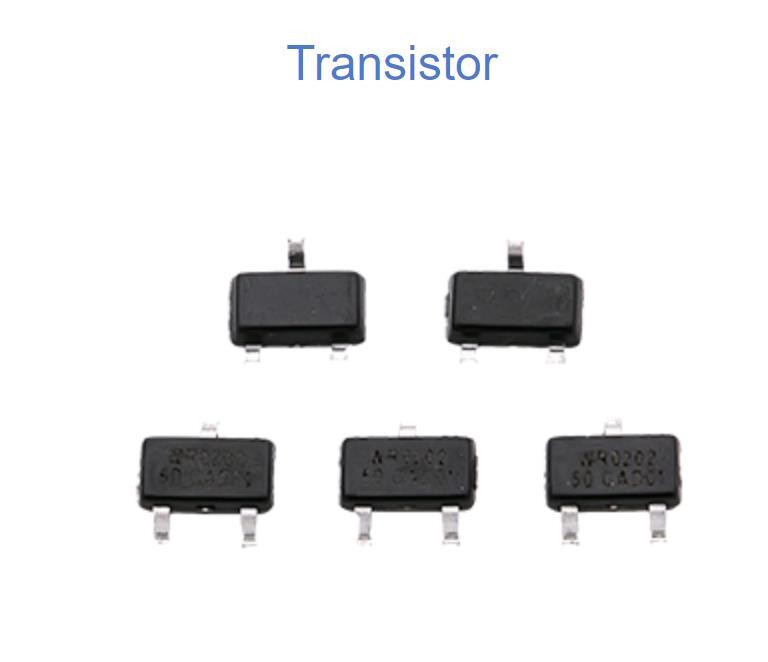

Como proveedor líder de transistores, ofrecemos una amplia gama de BJT de alta calidad. Nuestros transistores se fabrican utilizando la última tecnología en semiconductores, lo que garantiza un excelente rendimiento y confiabilidad. Contamos con un estricto sistema de control de calidad para garantizar que cada transistor cumpla con los más altos estándares.
Nuestro equipo de soporte técnico siempre está listo para ayudarlo a seleccionar el transistor adecuado para su aplicación específica. Ya sea que necesite un BJT de alta ganancia para un amplificador o un BJT de conmutación rápida para un circuito digital, tenemos la experiencia para ayudarlo a tomar la mejor decisión.
Si está interesado en nuestros productos BJT, lo invitamos a contactarnos para adquisiciones y discusiones adicionales. Estamos comprometidos a brindarle los mejores productos y servicios para satisfacer sus necesidades de componentes electrónicos.
Referencias
- Sedra, AS y Smith, KC (2015). Circuitos microelectrónicos. Prensa de la Universidad de Oxford.
- Streetman, BG y Banerjee, S. (2006). Dispositivos electrónicos de estado sólido. Prentice Hall.
