¿Cuáles son los efectos de diferentes coincidencias de impedancias en el rendimiento del dispositivo SIC?

¡Hola! Como proveedor de dispositivos SIC, me he sumergido profundamente en el mundo de la adaptación de impedancia y sus efectos en el rendimiento de los dispositivos SIC. En este blog, compartiré mis conocimientos y experiencias para ayudarle a comprender cómo los diferentes escenarios de adaptación de impedancia pueden afectar a estos fantásticos dispositivos.

En primer lugar, comprendamos rápidamente qué son los dispositivos SIC. Tenemos dos populares:Sic MosfetyDiodo Schottky Sic. SIC, o carburo de silicio, es un material semiconductor de banda prohibida amplia. Ofrece una serie de ventajas sobre los dispositivos tradicionales basados ​​en silicio, como mayor voltaje de ruptura, menor resistencia de encendido y velocidades de conmutación más rápidas.

Ahora, igualación de impedancias. Se trata de asegurarse de que la impedancia de la fuente, la carga y la línea de transmisión entre ellas estén en armonía. Cuando hablamos de dispositivos SIC, la adaptación de impedancia juega un papel crucial para sacarles el máximo partido.

Efectos de la adaptación óptima de impedancia

Cuando logramos una adaptación de impedancia óptima para los dispositivos SIC, es como una sinfonía. Se maximiza la transferencia de energía desde la fuente a la carga. Por ejemplo, en un circuito convertidor de potencia que utiliza unSic Mosfet, cuando la impedancia del circuito controlador coincide perfectamente con la impedancia de entrada del Mosfet, las pérdidas de conmutación se minimizan.

Analicémoslo más. Cuando la impedancia coincide bien, las formas de onda de voltaje y corriente tienen una forma agradable y limpia. Hay menos zumbidos y excesos en las transiciones de conmutación. Esto significa que el dispositivo SIC no tiene que lidiar con picos excesivos de voltaje y corriente, que pueden causar estrés en el dispositivo. Como resultado, la fiabilidad del dispositivo aumenta. El Mosfet puede cambiar más rápido y de manera más eficiente, lo que genera una mayor eficiencia de conversión de energía.

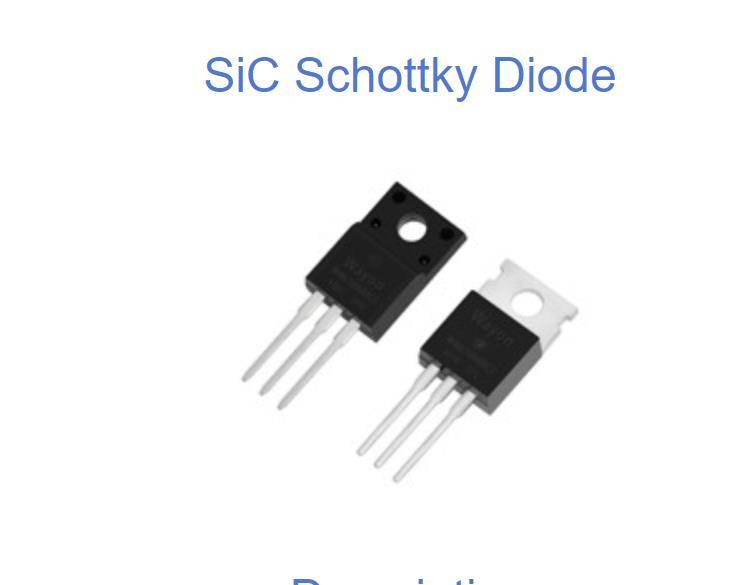

En el caso de unDiodo Schottky Sic, la adaptación óptima de impedancia ayuda a reducir la carga de recuperación inversa. Cuando la impedancia del circuito alrededor del diodo coincide correctamente, el diodo puede apagarse más rápida y suavemente. Esto reduce las pérdidas de energía asociadas con el proceso de recuperación inversa, lo que hace que el sistema en general sea más eficiente desde el punto de vista energético.

Efectos de la impedancia no coincidente

Por otro lado, cuando hay un desajuste de impedancia, las cosas pueden complicarse un poco. Uno de los efectos más obvios es la reflexión del poder. Cuando la impedancia de la fuente y la carga no coinciden, una parte de la energía enviada desde la fuente se refleja. Esto no sólo desperdicia energía sino que también puede causar interferencias en el circuito.

por unSic Mosfet, el desajuste de impedancia puede provocar mayores pérdidas de conmutación. Las formas de onda de voltaje y corriente se distorsionan, con más zumbidos y excesos. Esto puede hacer que el dispositivo se caliente más de lo debido. El calor excesivo es un enemigo importante de los dispositivos SIC, ya que puede degradar su rendimiento con el tiempo e incluso provocar fallos prematuros.

en unDiodo Schottky Sic, la falta de coincidencia de impedancia puede aumentar el tiempo de recuperación inversa. Es posible que el diodo no se apague tan rápido como debería, lo que provocará mayores pérdidas de energía durante la fase de recuperación inversa. Esto también puede causar interferencias electromagnéticas (EMI) en el sistema, lo que puede ser un verdadero dolor de cabeza en aplicaciones electrónicas sensibles.

Alto - Desajuste de impedancia

Se produce un desajuste de alta impedancia cuando la impedancia de la carga es mucho mayor que la impedancia de la fuente. En esta situación, la potencia reflejada puede ser bastante significativa. En el caso de los dispositivos SIC, esto puede provocar picos de alto voltaje. en unSic Mosfetcircuito, estos picos de voltaje pueden exceder el voltaje de ruptura del dispositivo, causando daños permanentes.

La falta de coincidencia de alta impedancia también afecta la velocidad de conmutación del dispositivo. El Mosfet puede tardar más en encenderse o apagarse, ya que el circuito tiene que lidiar con la potencia reflejada. Esto puede reducir la eficiencia general del convertidor de potencia y limitar su rendimiento.

por unDiodo Schottky Sic, una falta de coincidencia de alta impedancia puede hacer que el diodo funcione en modo inestable. Las características de recuperación inversa pueden volverse impredecibles, lo que genera un rendimiento inconsistente y posibles problemas de confiabilidad.

Baja: falta de coincidencia de impedancia

Cuando la impedancia de carga es mucho menor que la impedancia de la fuente, tenemos un desajuste de impedancia baja. Esto puede provocar picos de corriente elevados. en unSic Mosfetcircuito, estos picos de corriente pueden causar sobrecalentamiento y daños al dispositivo. La resistencia de encendido del Mosfet puede aumentar debido a la corriente excesiva, lo que reduce aún más la eficiencia del circuito.

en unDiodo Schottky Sic, una falta de coincidencia de baja impedancia puede hacer que aumente la caída de tensión directa. Esto significa que se disipa más potencia en el diodo, lo que genera temperaturas de funcionamiento más altas y una eficiencia reducida.

Cómo mejorar la adaptación de impedancia

Entonces, ¿cómo podemos mejorar la adaptación de impedancias para dispositivos SIC? Un método común es utilizar redes coincidentes. Son circuitos formados por inductores, condensadores y resistencias que están diseñados para ajustar la impedancia de la fuente o la carga.

Por ejemplo, en unSic Mosfetcircuito del controlador, se puede agregar una red coincidente entre el controlador y el Mosfet para garantizar que la impedancia de entrada del Mosfet coincida con la impedancia de salida del controlador.

Otro enfoque consiste en seleccionar cuidadosamente los componentes del circuito. El uso de componentes con valores de impedancia conocidos y estables puede ayudar a lograr una mejor adaptación de impedancia. Por ejemplo, elegir un inductor de alta calidad con una resistencia baja y un valor de inductancia estable puede mejorar la adaptación de impedancia en un circuito convertidor de potencia.

Conclusión

En conclusión, la adaptación de impedancias tiene un profundo impacto en el rendimiento de los dispositivos SIC. La adaptación óptima de impedancia puede maximizar la transferencia de energía, reducir las pérdidas y mejorar la confiabilidad deSic MosfetyDiodo Schottky Sic. Por otro lado, la falta de coincidencia de impedancia puede provocar pérdidas de energía, aumento de calor y posibles fallas del dispositivo.

Como proveedor de dispositivos SIC, entiendo la importancia de la adaptación de impedancias para obtener el mejor rendimiento de nuestros productos. Si está buscando utilizar dispositivos SIC en sus aplicaciones y desea garantizar una adaptación de impedancia óptima, estamos aquí para ayudarlo. Ya sea que necesite asesoramiento sobre diseño de circuitos o desee obtener dispositivos SIC de alta calidad, no dude en comunicarse con nosotros para conversar sobre adquisiciones. Estamos comprometidos a brindarle las mejores soluciones para sus necesidades de semiconductores de potencia.

Referencias

• "Dispositivos de energía de carburo de silicio" por B. Jayant Baliga
• "Electrónica de potencia: convertidores, aplicaciones y diseño" por Ned Mohan, Tore M. Undeland y William P. Robbins
