Súper unión Mosfet 650v

Súper unión Mosfet 650v

Dominamos los MOSFET de superunión Multi-EPI y de trinchera profunda
tecnología y cuenta con una cartera de productos muy completa. Súper
Las especificaciones del producto MOSFET de unión cubren 500 V-1200V, 2A-99A.
Somos el primer MOSFET de superunión producido en masa en el país.
con una tensión soportada de más de 1000 V y posee 600 V/16,5 mΩ
productos como Rdson ultra bajo, e introdujeron innovadores incorporados
paquete de aislamiento, SOT-223-2L, PDFN8X8 y otros productos de paquete.

Envíeconsulta

Descripción

Super Junction MOSFET 650V (SJ MOSFET 650V) ‌ Especialmente indicado para alta tensión

aplicaciones como cargadores, adaptadores de corriente, fuentes de alimentación de TV, energía industrial

suministros, etc. El dispositivo está diseñado utilizando un proceso epitaxial multicapa especial para

mayor estabilidad y confiabilidad del proceso, proporcionando baja pérdida de conexión, baja pérdida de conmutación,

buena compatibilidad EMI y capacidad de adaptarse a diferentes topologías de circuitos.
Las características de SJ MOSFET incluyen:
Baja pérdida de encendido-apagado y pérdida de conmutación: Al optimizar la estructura interna, el SJ MOSFET

logra una menor resistencia de encendido-apagado (Rdson) y carga de puerta (Qg), reduciendo así

pérdida y pérdida de conmutación, y mejorar la estabilidad y el rendimiento del sistema.
‌ Conmutación de alta velocidad y equilibrio EMI ‌: Presenta menor ruido de conmutación (Trr) y conmutación

velocidad y equilibrio EMI para aplicaciones de conmutación de alta velocidad mientras se mantiene una buena

Compatibilidad electromagnética.
‌ Paquete y características térmicas ‌ :

Generalmente se utiliza el paquete TO-252/ITO-220AB, que tiene buenas características de poder calorífico.

y es adecuado para escenarios de aplicaciones de alta densidad de potencia.
‌ amplios campos de aplicación ‌: debido a las ventajas anteriores, SJ MOSFET se usa ampliamente en

Cargadores, adaptadores de corriente, fuentes de alimentación de TV, fuentes de alimentación industriales y otros campos,

sino que también cumple con los requisitos de aplicación de medio puente o varias topologías de circuitos de puente.

Número de pieza Descripción Paquete VDS(V) RDS(on) (Ω) @VGS=10V(max.) ID (A) @TA=25 grado PD (W) @TA=25 grado VGS (V) VGS(th) (V) (Típ.)
WMK07N65C4 Canal N SJ-MOS C4 A-220 650 1.14 5 42 30 3
WML07N65C4 Canal N SJ-MOS C4 A-220F 650 1.14 5 23 30 3
WMM07N65C4 Canal N SJ-MOS C4 A-263 650 1.14 5 42 30 3
WMN07N65C4 Canal N SJ-MOS C4 A-262 650 1.14 5 42 30 3
OMM07N65C4 Canal N SJ-MOS C4 A-252 650 1.14 5 42 30 3
WMP07N65C4 Canal N SJ-MOS C4 A-251 650 1.14 5 42 30 3
WMF07N65C4 Canal N SJ-MOS C4 SOT-223-2L 650 1.2 5 5 30 3.3
WMK08N65C4 Canal N SJ-MOS C4 A-220 650 0.78 6 45 30 3
WML08N65C4 Canal N SJ-MOS C4 A-220F 650 0.78 6 26 30 3
WMM08N65C4 Canal N SJ-MOS C4 A-263 650 0.78 6 45 30 3
WMN08N65C4 Canal N SJ-MOS C4 A-262 650 0.78 6 45 30 3
OMM08N65C4 Canal N SJ-MOS C4 A-252 650 0.78 6 45 30 3
WMP08N65C4 Canal N SJ-MOS C4 A-251 650 0.78 6 45 30 3
WMF08N65C4 Canal N SJ-MOS C4 SOT-223-2L 650 0.8 6 6 30 3
WMK10N65C4 Canal N SJ-MOS C4 A-220 650 0.6 8 57 30 3
WML10N65C4 Canal N SJ-MOS C4 A-220F 650 0.6 8 27 30 3
WMM10N65C4 Canal N SJ-MOS C4 A-263 650 0.6 8 57 30 3
WMN10N65C4 Canal N SJ-MOS C4 A-262 650 0.6 8 57 30 3
OMM10N65C4 Canal N SJ-MOS C4 A-252 650 0.6 8 57 30 3
WMP10N65C4 Canal N SJ-MOS C4 A-251 650 0.6 8 57 30 3
WMF10N65C4 Canal N SJ-MOS C4 SOT-223-2L 650 0.61 8 6.5 30 3
WMK14N65C4 Canal N SJ-MOS C4 A-220 650 0.38 11 85 30 3
WML14N65C4 Canal N SJ-MOS C4 A-220F 650 0.38 11 31 30 3
WMM14N65C4 Canal N SJ-MOS C4 A-263 650 0.38 11 85 30 3
WMN14N65C4 Canal N SJ-MOS C4 A-262 650 0.38 11 85 30 3
OMM14N65C4 Canal N SJ-MOS C4 A-252 650 0.38 11 85 30 3
WMP14N65C4 Canal N SJ-MOS C4 A-251 650 0.38 11 85 30 3
WMK15N65C4 Canal N SJ-MOS C4 A-220 650 0.3 13 86 30 3
WML15N65C4 Canal N SJ-MOS C4 A-220F 650 0.3 13 31 30 3
WMM15N65C4 Canal N SJ-MOS C4 A-263 650 0.3 13 86 30 3
WMN15N65C4 Canal N SJ-MOS C4 A-262 650 0.3 13 86 30 3
OMM15N65C4 Canal N SJ-MOS C4 A-252 650 0.3 13 86 30 3
WMP15N65C4 Canal N SJ-MOS C4 A-251 650 0.3 13 86 30 3
WMK26N65C4 Canal N SJ-MOS C4 A-220 650 0.19 18 135 30 3
WML26N65C4 Canal N SJ-MOS C4 A-220F 650 0.19 18 31 30 3
WMM26N65C4 Canal N SJ-MOS C4 A-263 650 0.19 18 135 30 3
WMN26N65C4 Canal N SJ-MOS C4 A-262 650 0.19 18 135 30 3
OMM26N65C4 Canal N SJ-MOS C4 A-252 650 0.19 18 135 30 3
WMP26N65C4 Canal N SJ-MOS C4 A-251 650 0.19 18 135 30 3
WMJ26N65C4 Canal N SJ-MOS C4 A-247 650 0.19 18 135 30 3
WMZ26N65C4 Canal N SJ-MOS C4 DFN8*8 650 0.205 18 135 30 3
WMK28N65C4 Canal N SJ-MOS C4 A-220 650 0.16 23 160 30 3
WML28N65C4 Canal N SJ-MOS C4 A-220F 650 0.16 23 31 30 3
WMM28N65C4 Canal N SJ-MOS C4 A-263 650 0.16 23 160 30 3
WMN28N65C4 Canal N SJ-MOS C4 A-262 650 0.16 23 160 30 3
WMJ28N65C4 Canal N SJ-MOS C4 A-247 650 0.16 23 160 30 3
WMK36N65C4 Canal N SJ-MOS C4 A-220 650 0.097 36 277 30 3
WML36N65C4 Canal N SJ-MOS C4 A-220F 650 0.097 36 34 30 3
WMM36N65C4 Canal N SJ-MOS C4 A-263 650 0.097 36 277 30 3
WMN36N65C4 Canal N SJ-MOS C4 A-262 650 0.097 36 277 30 3
WMJ36N65C4 Canal N SJ-MOS C4 A-247 650 0.097 36 277 30 3
WMZ36N65C4 Canal N SJ-MOS C4 DFN8*8 650 0.105 36 277 30 3.2
WMK53N65C4 Canal N SJ-MOS C4 A-220 650 0.07 50 350 30 3
WML53N65C4 Canal N SJ-MOS C4 A-220F 650 0.07 50 34 30 3
WMM53N65C4 Canal N SJ-MOS C4 A-263 650 0.07 50 350 30 3
WMN53N65C4 Canal N SJ-MOS C4 A-262 650 0.07 50 350 30 3
WMJ53N65C4 Canal N SJ-MOS C4 A-247 650 0.07 50 350 30 3
WMZ53N65C4 Canal N SJ-MOS C4 DFN8*8 650 0.07 50 350 30 3
WMJ80N65C4 Canal N SJ-MOS C4 A-247 650 0.039 80 410 30 3.3
WML14N65F2 Canal N SJ-MOS F2 A-220F 650 0.43 11 31 30 3
WMK15N65F2 Canal N SJ-MOS F2 A-220 650 0.335 13 86 30 3.5
WML15N65F2 Canal N SJ-MOS F2 A-220F 650 0.335 13 31 30 3.5
WMM15N65F2 Canal N SJ-MOS F2 A-263 650 0.335 13 86 30 3.5
WMN15N65F2 Canal N SJ-MOS F2 A-262 650 0.335 13 86 30 3.5
OMM15N65F2 Canal N SJ-MOS F2 A-252 650 0.335 13 86 30 3.5
WMP15N65F2 Canal N SJ-MOS F2 A-251 650 0.335 13 86 30 3.5
WMK26N65F2 Canal N SJ-MOS F2 A-220 650 0.21 18 135 30 3.5
WML26N65F2 Canal N SJ-MOS F2 A-220F 650 0.21 18 31 30 3.5
WMM26N65F2 Canal N SJ-MOS F2 A-263 650 0.21 18 135 30 3.5
WMN26N65F2 Canal N SJ-MOS F2 A-262 650 0.21 18 135 30 3.5
OMM26N65F2 Canal N SJ-MOS F2 A-252 650 0.21 18 135 30 3.5
WMP26N65F2 Canal N SJ-MOS F2 A-251 650 0.21 18 135 30 3.5
WMJ26N65F2 Canal N SJ-MOS F2 A-247 650 0.21 18 135 30 3.5
WMK28N65F2 Canal N SJ-MOS F2 A-220 650 0.19 23 160 30 3.5
WML28N65F2 Canal N SJ-MOS F2 A-220F 650 0.19 23 31 30 3.5
WMM28N65F2 Canal N SJ-MOS F2 A-263 650 0.19 23 160 30 3.5
WMN28N65F2 Canal N SJ-MOS F2 A-262 650 0.19 23 160 30 3.5
WMJ28N65F2 Canal N SJ-MOS F2 A-247 650 0.19 23 160 30 3.5
WMK36N65F2 Canal N SJ-MOS F2 A-220 650 0.11 36 277 30 4
WML36N65F2 Canal N SJ-MOS F2 A-220F 650 0.11 36 34 30 4
WMM36N65F2 Canal N SJ-MOS F2 A-263 650 0.11 36 277 30 4
WMN36N65F2 Canal N SJ-MOS F2 A-262 650 0.11 36 277 30 4
WMJ36N65F2 Canal N SJ-MOS F2 A-247 650 0.11 36 277 30 4
WMK53N65F2 Canal N SJ-MOS F2 A-220 650 0.078 50 350 30 3
WML53N65F2 Canal N SJ-MOS F2 A-220F 650 0.078 50 34 30 3
WMP15N65C2 Canal N SJ-MOS C2 A-251 650 0.38 12 86 30 3.5
WMN15N65C2 Canal N SJ-MOS C2 A-262 650 0.38 12 86 30 3.5
WMM15N65C2 Canal N SJ-MOS C2 A-263 650 0.38 12 86 30 3.5
WMK15N65C2 Canal N SJ-MOS C2 A-220 650 0.38 12 86 30 3.5
WMM53N65F2 Canal N SJ-MOS F2 A-263 650 0.078 50 350 30 3
WMN53N65F2 Canal N SJ-MOS F2 A-262 650 0.078 50 350 30 3
WMJ53N65F2 Canal N SJ-MOS F2 A-247 650 0.078 50 350 30 3
WMZ53N65F2 Canal N SJ-MOS F2 DFN8*8 650 0.078 50 280 30 3
WMJ80N65F2 Canal N SJ-MOS F2 A-247 650 0.044 80 410 30 3.5
WMF05N65MM Canal N SJ-MOS EM SOT-223-2L 650 1.55 5.4 5 30 3.5
WMK08N65EM Canal N SJ-MOS EM A-220 650 0.93 5.5 46 30 3
WML08N65EM Canal N SJ-MOS EM A-220F 650 0.93 5.5 26 30 3
WMM08N65EM Canal N SJ-MOS EM A-263 650 0.93 5.5 46 30 3
WMN08N65EM Canal N SJ-MOS EM A-262 650 0.93 5.5 46 30 3
WMO08N65EM Canal N SJ-MOS EM A-252 650 0.93 5.5 46 30 3
WMP08N65EM Canal N SJ-MOS EM A-251 650 0.93 5.5 46 30 3
WMK10N65EM Canal N SJ-MOS EM A-220 650 0.6 8 63 30 3
WML10N65EM Canal N SJ-MOS EM A-220F 650 0.6 8 28 30 3
WMM10N65EM Canal N SJ-MOS EM A-263 650 0.6 8 63 30 3
WMN10N65EM Canal N SJ-MOS EM A-262 650 0.6 8 63 30 3
OMM10N65EM Canal N SJ-MOS EM A-252 650 0.6 8 63 30 3
WMP10N65EM Canal N SJ-MOS EM A-251 650 0.6 8 63 30 3
WMU10N65EM Canal N SJ-MOS EM A-220F NL 650 0.6 8 28 30 3
WMK13N65EM Canal N SJ-MOS EM A-220 650 0.39 11 85 30 3
WML13N65EM Canal N SJ-MOS EM A-220F 650 0.39 11 31 30 3
WMM13N65EM Canal N SJ-MOS EM A-263 650 0.39 11 85 30 3
WMN13N65EM Canal N SJ-MOS EM A-262 650 0.39 11 85 30 3
OMM13N65EM Canal N SJ-MOS EM A-252 650 0.39 11 85 30 3
WMP13N65EM Canal N SJ-MOS EM A-251 650 0.39 11 85 30 3
WMU13N65EM Canal N SJ-MOS EM A-220F NL 650 0.41 11 31 30 3
WMZ13N65EM Canal N SJ-MOS EM DFN8*8 650 0.39 11 85 30 3
WMB13N65EM Canal N SJ-MOS EM DFN5*6 650 0.4 11 31 30 3
WMK18N65EM Canal N SJ-MOS EM A-220 650 0.28 16 125 30 3
WML18N65EM Canal N SJ-MOS EM A-220F 650 0.28 16 34 30 3
WMM18N65EM Canal N SJ-MOS EM A-263 650 0.28 16 125 30 3
WMN18N65EM Canal N SJ-MOS EM A-262 650 0.28 16 125 30 3
OMM18N65EM Canal N SJ-MOS EM A-252 650 0.28 16 125 30 3
WMP18N65EM Canal N SJ-MOS EM A-251 650 0.28 16 125 30 3
WMB18N65EM Canal N SJ-MOS EM DFN5*6 650 0.3 16 125 30 3
WMK25N65EM Canal N SJ-MOS EM A-220 650 0.19 22 147 30 3
WML25N65EM Canal N SJ-MOS EM A-220F 650 0.19 22 34 30 3
WMM25N65EM Canal N SJ-MOS EM A-263 650 0.19 22 147 30 3
WMN25N65EM Canal N SJ-MOS EM A-262 650 0.19 22 147 30 3
WMJ25N65EM Canal N SJ-MOS EM A-247 650 0.19 22 147 30 3
WMK30N65EM Canal N SJ-MOS EM A-220 650 0.16 27 210 30 3
WML30N65EM Canal N SJ-MOS EM A-220F 650 0.16 27 34 30 3
WMM30N65EM Canal N SJ-MOS EM A-263 650 0.16 27 210 30 3
WMN30N65EM Canal N SJ-MOS EM A-262 650 0.16 27 210 30 3
WMJ30N65EM Canal N SJ-MOS EM A-247 650 0.16 27 210 30 3
OMM11N65SR Canal N SJ-MOS SR A-252 650 0.6 9 63 20 3.5
WML11N65SR Canal N SJ-MOS SR A-220F 650 0.6 9 28 20 3.5
WMK11N65SR Canal N SJ-MOS SR A-220 650 0.6 9 63 20 3.5
WMM11N65SR Canal N SJ-MOS SR A-263 650 0.6 9 63 20 3.5
WMN11N65SR Canal N SJ-MOS SR A-262 650 0.6 9 63 20 3.5
WMP11N65SR Canal N SJ-MOS SR A-251 650 0.6 9 63 20 3.5
OMM16N65SR Canal N SJ-MOS SR A-252 650 0.35 14 86 20 3.5
WML16N65SR Canal N SJ-MOS SR A-220F 650 0.35 14 31 20 3.5
WMK16N65SR Canal N SJ-MOS SR A-220 650 0.35 14 86 20 3.5
WMM16N65SR Canal N SJ-MOS SR A-263 650 0.35 14 86 20 3.5
WMN16N65SR Canal N SJ-MOS SR A-262 650 0.35 14 86 20 3.5
WMP16N65SR Canal N SJ-MOS SR A-251 650 0.35 14 86 20 3.5
WML26N65SR Canal N SJ-MOS SR A-220F 650 0.198 20 34 20 3.5
WMK26N65SR Canal N SJ-MOS SR A-220 650 0.198 20 147 20 3.5
WMM26N65SR Canal N SJ-MOS SR A-263 650 0.198 20 147 20 3.5
WMN26N65SR Canal N SJ-MOS SR A-262 650 0.198 20 147 20 3.5
WMJ26N65SR Canal N SJ-MOS SR A-247 650 0.198 20 147 20 3.5
WMJ90N65SR Canal N SJ-MOS SR A-247 650 0.033 99 460 30 3.5
WML15N65C2 Canal N SJ-MOS C2 A-220F 650 0.38 12 31 30 3.5
OMM15N65C2 Canal N SJ-MOS C2 A-252 650 0.38 12 86 30 3.5
WMF04N65PC4 Canal N SJ-MOS C4 SOT-223-2l 650 2.8 2.8 3.5 20 3
WML04N65PC4 Canal N SJ-MOS C4 A-220PIES 650 2.8 2.8 18 20 3
OMM04N65PC4 Canal N SJ-MOS C4 A-252 650 2.8 2.8 30 20 3
WMF07N65PC4 Canal N SJ-MOS C4 TAN-223 650 1.38 4 4 20 3
OMM07N65PC4 Canal N SJ-MOS C4 A-252 650 1.38 4 35 20 3
WML07N65PC4 Canal N SJ-MOS C4 A-252 650 1.38 4 20 20 3
WMF08N65PC4 Canal N SJ-MOS C4 TAN-223 650 0.91 5 5 20 3
WMLN08N65PC4 Canal N SJ-MOS C4 A-220PIES 650 0.91 5 21 20 3
WML08N65PC4 Canal N SJ-MOS C4 A-220F 650 0.91 5 21 20 3
OMM08N65PC4 Canal N SJ-MOS C4 A-252 650 0.91 5 38 20 3
WML09N65PC4 Canal N SJ-MOS C4 A-220F 650 0.83 5..5 23 20 3
WMF10N65PC4 Canal N SJ-MOS C4 TAN-223 650 0.6 8 6.5 30 3
OMM09N65PC4 Canal N SJ-MOS C4 A-252 650 0.83 5.5 42 20 3

El siguiente es "WMM07N65C4, WML07N65C4, WMO07N65C4, WMN07N65C4, WMP07N65C4,

Introducción del producto WMK07N65C4", otros parámetros del modelo, bienvenido a contactarnos.

36020240831142424556

36020240831142746739

36020240831142818731

36020240831142840802

36020240831142906303

36020240831142935420

36020240831143000938

36020240831143023309

36020240831143056468

36020240831143124943

36020240831143140126

36020240831143209308





















Etiqueta: Súper unión Mosfet 650v, China Súper unión Mosfet 650v fabricantes, proveedores, fábrica

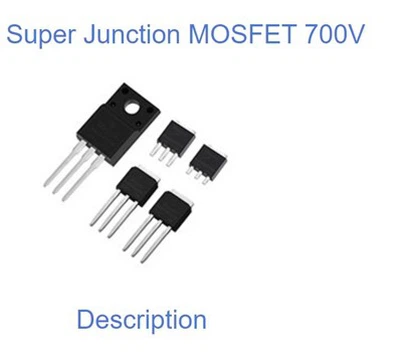

Artículo anterior:Súper unión Mosfet 700v

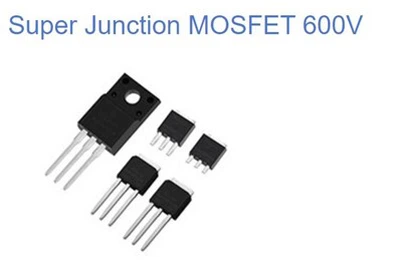

Siguiente artículo:Súper unión Mosfet 600v

También podría gustarte

Bolsas de compra
